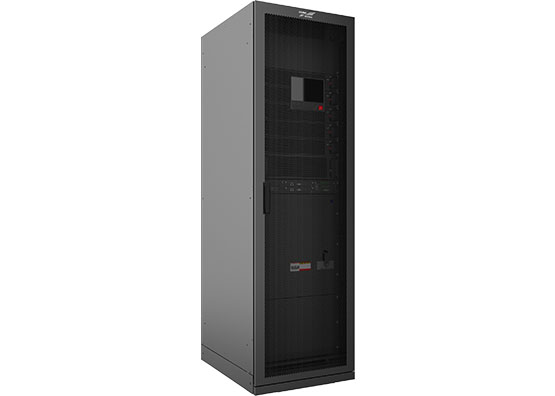

洋吕铁路1标段客服广播与电源系统 科华模块化UPS电源YTM33150/s

一、核心定位与铁路适配性

• 专为铁路客服广播、应急指挥、通信枢纽等一级负荷设计，满足 TB 10048、TB 10008 等铁路规范。

• 模块化 N+X 冗余，单模块故障不影响系统，支持在线热插拔扩容 / 维护。

• 输出纯净正弦波、0ms 切换，适配广播功放、调度主机、应急终端等敏感负载。

二、YTM33150/S 关键技术参数

1. 整机规格

• 型号：YTM33150/S

• 容量：150kVA/150kW（功率因数 1.0）

• 模块：5×30kVA/30kW（2U），支持 1–5 块，建议≥2 块冗余

• 拓扑：双变换在线式（三电平逆变）

• 制式：三进三出（三相五线）

2. 输入特性

• 电压：380/400/415Vac（三相），范围138–485Vac

• 频率：50/60Hz，自适应 ±10%

• 功率因数：≥0.99，输入谐波 **<5%**（W-ECO 模式）

• 整流：IGBT 全控整流，绿色电网兼容

3. 输出特性

• 电压：220/230/240Vac（L-N），精度 **±1%**

• 频率：市电同步跟踪；电池模式50/60±0.1%Hz

• 波形：正弦波，THD**<1%（线性）、<4%（非线性）**

• 过载：105% 长期；110%/60min；125%/10min；150%/1min

• 切换：0ms（逆变↔旁路）

4. 电池与管理

• 电压：±168~±276Vdc（±14~±23 节），默认 ±16 节（336V）

• 兼容：铅酸 / 锂电池（外置），支持温度补偿、智能休眠、SOH 监测

• 充电：10×N A（N = 模块数）

5. 效率与环境

• 整机效率：96%；W-ECO 智能经济模式99%

• 噪音：≤72dB（1m）；防护：IP20；工作温度：0–40℃

三、在洋吕铁路 1 标段客服广播系统的应用

1. 供电架构

• 主供：市电双路输入→YTM33150/S UPS→配电盘→广播主机、功放、调度终端、应急音柱

• 备供：UPS 内置旁路 + 外置电池组，停电无缝切换

• 冗余：N+1 模块配置，单模块故障不中断供电

2. 负载覆盖（典型）

• 客服广播主机、数字功放、分区控制器

• 应急广播终端、防水音柱、调度话机

• 综控室监控、录音、报警联动设备

• 通信传输、网络交换、时钟同步设备

3. 铁路场景优势

• 高可靠：满足铁路一级负荷双重电源 + 不间断要求

• 易扩展：后期增容只需加 30kW 模块，无需换机

• 低运维：智能监控、录波、远程管理，适配车站无人值守

• 强兼容：适配铁路专用通信协议与接地规范（接地电阻≤1Ω）

四、系统配置建议（洋吕铁路 1 标段）

• 主机：YTM33150/S 机柜（含旁路、控制、配电）

• 模块：3×30kW（N+1 冗余，总 90kW，预留扩容）

• 电池：±16 节 12V 100Ah 铅酸（后备≥30min）

• 配套：输入输出配电柜、防雷、接地、智能监控平台
